3米跨度格栅板+荷载选型

3米跨度格栅板+荷载选型

    重荷载格栅板是指采用比常规扁钢更厚（6mm、8mm、10mm）、更宽（65mm、100mm、200mm、300mm）的扁钢作为承载扁钢制成的格栅板产品，是专门为需要重荷载场合设计制作的。可采用压焊或压锁方式制作。适用于机场、电厂、高速公路、工业平台、港口码头以及其它特殊需求的场合。

    对于行车载荷的重荷载格栅板，为提供更好摩擦力，我们建议选用齿型格栅板。压焊钢格板和压锁钢格栅板，均能采用齿型扁钢来生产制作。

    安平县超峰钢格板厂是国内为数不多的可以提供重载荷钢格板的生产厂家之一。事实上我们可以生产任何规格的钢格板，我们可以为客户提供真正“大”的钢格板！

    国家关于钢格栅板类产品的设计要求是非常严格的，对此国家也出台了钢格板生产标准及生产工艺，2007年推出最新版钢格板标准为YB/T4001.1-2007标准使用至今，对于钢格栅板的设计要求如下：

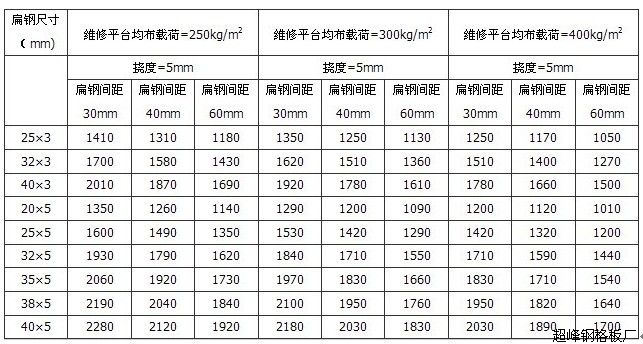

1、设计者可以根据客户对产品使用要求（承载值及安装跨度），从“安全负荷载与跨距及挠度关系表”中选用钢格板相关的型号。

2、对于平台走道的设计要求：我们在设计钢格板平台时对于设计承受设计荷载的计算量，其变形挠度不能大于跨距的1/00，平台走道最大不能超过10mm，除满足上述要求外，所有平台都应符合下列规定：

   a、设计荷载值X1.5时，要保正不会产生永久变形　

   b、设计荷载值X3.0时，保正不会产生断裂

   c、特殊荷载条件下的设计要求由供需双方共同商定

3、对于楼梯踏步板的设计要求：在设计楼梯踏步板荷载重量计算时，要注意任意踏步板中点变形挠度不能大于其跨距的1/200，最大不能超过6mm，除满足上述要求外，所有踏步板还应符合下列规定：

   a、设计荷载值X1.5时，钢格板不会产生永久变形　

   b、设计荷载值X3.0时，钢格板不会产生断裂

4、格栅板的排版设计：

   a、产品要按公称宽度表优先选用原板宽度，不足原板宽度时，选用与扁钢数目相应的公称宽度值

   b、负载扁方向两端在支撑架上的支撑长度每端不得小于25mm

   c、排板间隙：排板之间5-10mm，与相邻结构间10mm

   d、平台（走道）上的最小宽度300mm
