不同结构类型钢格板结构组成的区分

不同结构类型钢格板结构组成的区分

    钢格板说起来就是由承重扁钢和把扁钢连接到一起的连接杆经焊接组合到一起的钢铁产品。钢格板的分类多种多样，总起来说钢格板的区分就是按照钢格板的扁钢以及连接杆组成的矩形网格的不同经行区分的。钢格板由 纵向栅板和横 向栅条组成。前者承重，后者将前者联合成格状整体。按栅板和栅条的联合方法及技术特色，钢格板又分红若干型式，但不论哪种型式， 因它是栅板和栅条的格状联合，均具有极佳的防滑功能和较强的承载才能加之它的制制品没有缺口，没有冲孔 ，若外表再给予镀锌防护办法，则其抗腐蚀和磨损的功能远较其它金属铺板优胜，并且杰出的透光和透气功能也决定了它适 用于多种场合。不同结构类型钢格板结构组成的区分如下。

    如今市场上所能供给的钢格板种类繁多，归结起来首要差异体如今衔接体上，如今所见的衔接体有:方钢、圆钢、改变圆钢、窄条形钢、梯形衔接件、三角形衔接件等。根据这些衔接件的方式以及衔接方法能够归纳为以下几种类型：

    (1)由扁钢作为承载体，麻花钢杆件作为衔接体出产的钢格板;此类型钢格板是最常见的种类，我们图纸上经常面对的G325/30/100等规格都是类型的钢格板。

    (2)彻底由扁钢衔接出产的钢格板;扁钢连接的都叫插接钢格板，扁钢开孔后对插焊接就能得到此种类型的钢格板。

    (3)由扁钢作为承载体，异形件作为衔接体出产的钢格板;

筋板类钢格板	插接板钢格板	铆接类钢格板

  一、 由扁钢作为承载体，杆件作为衔接体出产的钢格板 ，这一类格栅板在方式上能够被视为通常钢格板，因衔接杆件的方式不一样、承载力和承载格栅条的距离等差异能够被细化为下面几种。
       1.  筋板型钢格板
       由纵向承重栅板和横向的扭绞方钢，通常有大型的压力焊机焊接。制造宽度为1000mm~1200mm，它的承重栅板无冲孔 (即未削弱) ，纵横向的备节点逐点焊接， 焊点光亮无溶渣， 因此形成了每平方米面积有600到1000个牢固 的联合节点 ，具有均匀透光和透气特性的格栅 。焊点无溶渣，因此它对油漆或镀锌层具有杰出的附着力，它的端部栅板和承重栅板之间的T 型连接部位采用二氧化碳二保焊衔接。这种钢格板由扁钢作为纵向承载格栅条，钢杆件作为横向衔接件出产的格栅板。钢杆件能够选用圆钢、方钢、改变圆钢等。与 插接钢格板相对比，杆件钢格板在荷载请求不是很高的情况下，具有自重较轻且透光度高的优势。筋板型钢格板作为原型，衍生出重型钢格栅板、密布型钢格栅板、 I 型格栅板等。

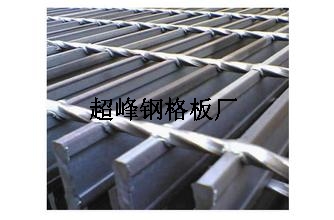

       2. I 型钢格板

        I 型钢格板也叫做工型钢格板或 I 字型钢格板，它是筋板型钢格板的衍出商品。I 型钢格板指由 I 型扁钢(扁钢两头厚中心薄)和麻花钢(也叫扭绞方钢)按一定的距离经纬排列成格栅，经向为负载 I型扁钢，即承载扁钢方向;纬向为横杆，即钢格板的宽度方向。I 型钢格板是构造核算优化的商品，对比运用同一类型衔接杆件的杆件格栅板和 I 型钢格板，在满意一样的荷载和挠度请求的条件下，作为承载格栅条的 I 类型钢的截面面积更小，自重更轻。

       3. 重载型钢格板
       重载型钢格板又称重型钢格板，它是专门为需要重荷载场合如机场、高铁车站、飞机库、重工业厂房、汽车站、物流场等规划制造的钢格板商品。它用压锁焊接将承载格栅条与联络钢杆件相衔接，能有效防止承载扁钢的倾斜失稳，防止负载扁钢变形。
       4. 密布型钢格板
        密型钢格板指承载扁钢距离小于 25 mm 的杆件钢格板。密型钢格板除彻底具有规范压焊钢格板的方式漂亮、安装简洁等长处外，更满意了一些人流较大民用建筑如高铁站、飞机场、汽车站等对穿过或漏下物体的尺度巨细有严格请求的条件。

    二、 彻底由扁钢衔接出产的钢格板 ，彻底由扁钢衔接出产的钢格栅板指的是由扁钢经纬焊接出产的钢格板。它基本能满意建筑师对钢格板的大多数需要。这种类型的格栅板，因为钢格条的距离，钢格栅条之间的视点，钢格条的曲折改变等等还可细分为几种。
     1. 插接钢格板
       这种格栅板的经纬向格栅条通常是同一标准的扁钢条或许衔接格栅条的高度、宽度略小于承载格栅条。其商品差异首要是横向和纵向的格栅条的距离，已联络格栅条 的宽度和高度的改变。横 向栅条 嵌入承重栅板然后用压力焊机进行各节点的焊接。因为它与上一种格栅板构造类似，但横 向栅条为板条， 其断面系数大于扭绞方钢 ， 所 以它具有 比前一种 格栅板更高 的承载能力。因为横向和纵向的格栅条一起承当荷载，因此它具有单位分量承载力高的长处。此外它还具有易于出产、造价低价、方式整齐划一等长处。 插接钢格栅板是彻底由扁钢衔接出产的钢格栅板这一类型的基本方式，它经过改变格栅条的视点还可衍生出菱形格栅板，米字型格栅板和钢格板百叶等，经过衔接格 栅条的高度改变能够衍生出半插钢格板，经过替换不一样截面的格栅条，衍生出 I 字形钢格板等。
     2.半插钢格板
     格栅条经纬焊接出产的钢格栅板，通常纵向的格栅条是首要的荷载承受体，当钢格栅板所运用的区域是对承载力请求不高时，作为衔接的横向格栅条高度能够下降， 这么的衔接格栅条被称为窄钢条，而这种格栅板被命名为半插钢格栅板。如把作为衔接件的窄钢条置换为钢杆件，就形成了另一类型的钢格栅板。
     3. 菱形钢格板
      这种钢格板是由格栅条成视点穿插焊接出产的， 因为格栅条成角的改变能够出产多元化的商品。菱形格栅板具有多变的光影作用而遭到规划师的喜欢。这种钢格栅板都是定制商品，厂家不储藏这种格栅板的制品，需由规划师供给图纸定制加工，没有固定的标准。
     4. 米字型钢格板
       在钢格板选型时，有时规划师需要格栅板高度较小、承载力高、防滑性好、自重轻、格栅孔洞尺度小的格栅板。米字型格栅板被研制以满意以上所有规划需要。它是 由格栅条进 45°穿插焊接出产的格栅板，如在湿滑或有油污地面、倾斜地面上运用米字型格栅板也可选用齿形格栅条。


     三、 由钢条作为承载体，异性件作为衔接体出产的钢格板， 这类钢格板又被称为铆接钢格板，它由冲压异形钢作为衔接件与承载格栅铆接出产的钢格板，衔接钢格条能够是梯形或许是三角形。根据衔接格栅条的不一样形状能够细分为铆接梯形钢格板和铆接菱形钢格板。

     最后，我们来了解一下钢格板焊接过程中注意的问题

    1、在负载扁钢和横杆的每个交点处，应通过焊接、铆接或压锁将其固定。

    2、钢格板的焊接优先采用压力电阻焊，也可采用电弧焊。
    3、钢格板的压锁可采用压力机将横杆压入负载扁钢将其固定。
    4、钢格板应根据用户的需要，加工成各种尺寸的形状。
    5、负载扁钢的间距和横杆的间距可由供需方根据设计要求确定。
      作工业平台，建议负载扁钢的间距不得大于40mm，横杆间距不得大于165mm。

      在负载扁钢的端头，应使用与负载扁钢同规格的扁钢进行包边。在特别使用的场合，可使用型钢或直接用挡边板包边，但包边板的截面积不得小于负载扁钢的截面 积。包边采用焊高不小于负载扁钢厚度的单面贴角焊，焊缝长度不得小于负载扁钢厚度的4倍。在包边板不承受荷载的情况下，允许间隔4根负载扁钢焊接一处，但 间距不得大于150mm。在包边板承受荷载的情况下，不允许间隔焊接，而且必须满焊。楼梯踏步板的端边板必须单面满焊。与负载扁钢同向的包边板，必须与每 一根横杆焊接。

      钢格板中的切口、开孔等于或大于180mm的，应作包边处理。楼梯踏步板如有前沿包边护板，必须贯穿整个踏步。

      钢格板的负载扁钢，可采用平面扁钢、I型扁钢或纵剪带钢。钢格板的负载扁钢，可以带有齿型，以增加钢格板的防滑力，齿型尺寸如图2所示。在每100mm内不能少于5齿。齿型尺寸平台上的钢格板的最小宽度不得小于300mm。
