电厂烟道格栅的规格设计要求

电厂烟道格栅的规格设计要求

    电厂烟道脱硫塔平台格栅板在以往的火力发电厂工程设计中，主烟道一般有工艺专业负责，在工艺规程中，考虑了烟气压力、积灰、风载、雪载等对烟道整体影响。发电厂逐渐对烟道进行改善，采用烟道格栅来提高烟道排气系统。

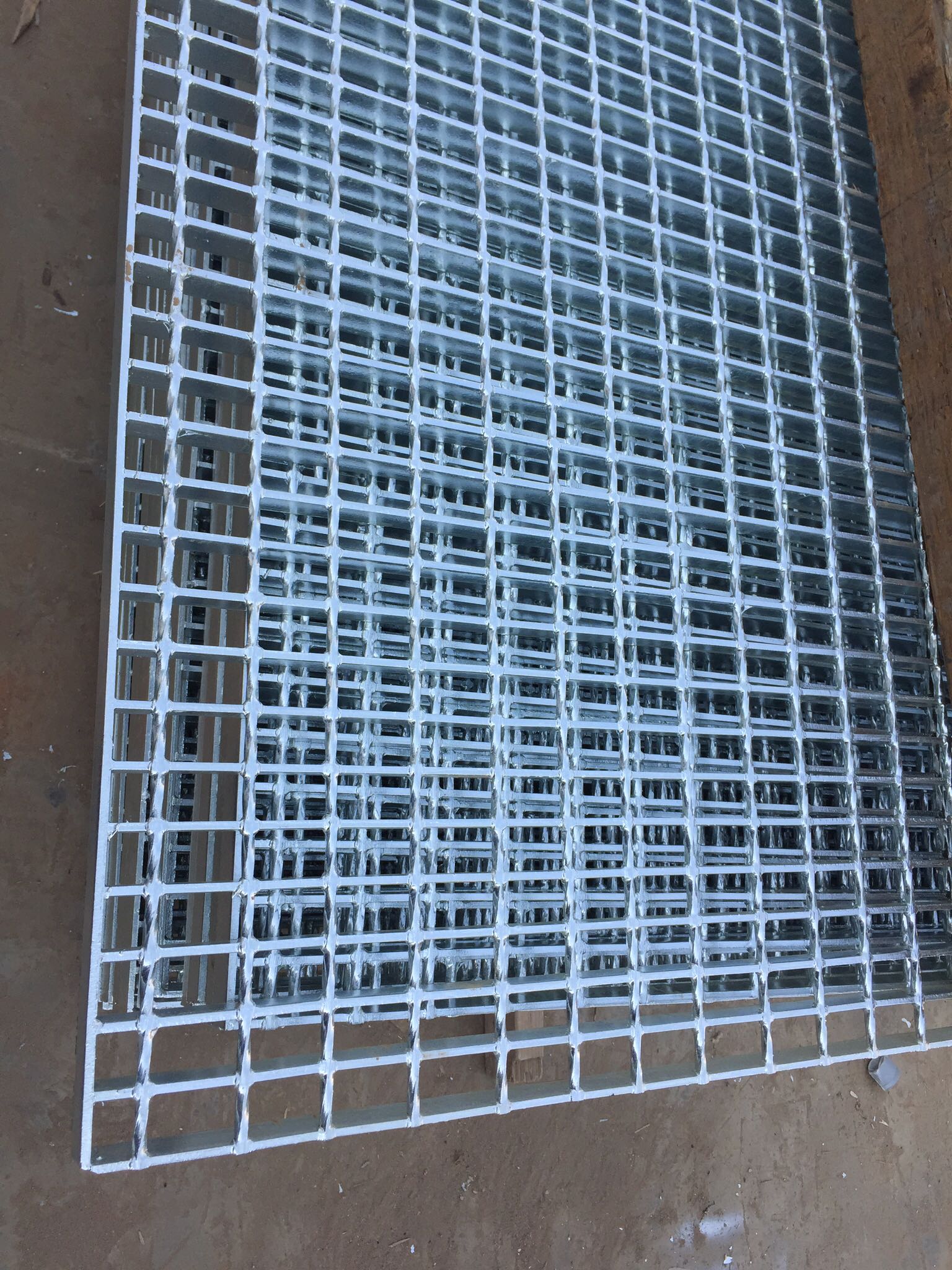

    工业生产设备中的脱硫塔是好多化工企业、电厂必备的以确保减少空气污染的必须的设备，脱硫塔钢格栅板具备重量轻、易管理、不积灰尘等的特点，同时便于拆卸，常常用于脱硫塔等一些塔结构平台的平台走道、踏步板、等，成为现代化工厂建设必不可少的一种钢铁建材产品。

    首先我们队脱硫塔平台走道钢格栅板荷载进行分析，具体要求如下：

    塔渠道走道钢格栅板接受规划荷载时，其变形挠度不能大于跨距的1/200，最大不能超过10mm。除满意上述需求外，还应契合下列规则：

   1、规划荷载值1.5时，钢格栅板不会发生永世变形；

   2、规划荷载值3.0时，钢格栅板不会发生裂断。

    其次，脱硫塔渠道钢梯踏步板规划需求 。

     脱硫塔渠道钢梯踏步板的端边板有必要双面满焊，与负载扁钢同向的包边板有必要与每一根横杆焊接，钢梯踏步板如有前沿包边护板，有必要贯穿整个踏步。 单人通行其均布荷载才能不小于3.0 kN/m2

     第三，脱硫脱硫塔渠道钢格栅板制造需求。

      1、脱硫塔渠道钢格栅板负载扁钢的距离和横杆的距离依据规划需求断定，作为工业渠道，负载扁钢的距离不大于40mm；在负载扁钢的端头，用与负载扁钢同标准的扁钢进行包边；在特别场合，用型钢或直接用挡边板包边，但包边板的截面积不得小于负载扁钢的截面积。

      2、脱硫塔渠道钢格栅板包边选用焊缝高度不小于负载扁钢厚度的单面贴角焊，焊缝长度不小于负载扁钢厚度的4倍；在包边板不接受荷载的情况下，答应距离4根负载扁钢焊接一处，但距离不大于180mm；在包边板接受荷载的情况下，不答应距离焊接，并且有必要满焊。
