钢格板排版设计规定

因钢格板扁钢间距有30mm，40mm，60mm三种系列，为减少加工时间和降低损耗，请按如下规定设计钢格板的拍板尺寸：

1、标准原板尺寸为6100LN*995mm，排版时应以995mm为宽度，板与板之间应留5-10mm间隙，用最后一块补足余下的尺寸，见图A和B.

2、如板宽不足995mm应从（钢格板的扁钢数目与其相应的总体名义宽度）表中选用最接近的宽度，如：1250LB*590mm的板应改为1250LB*605mm。

3、钢格板长度可任选，但最好选用50mm的整倍数。

4、钢格板尺寸表示方式：1250LN（板长）*995mm（板宽）18件。

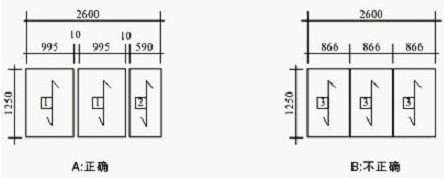

图例：

钢格板排版示例
