钢格栅板沟盖板的强度计算

超峰钢格板厂　 2013/7/22 15:37:52

内容摘要：钢格栅板沟盖板的强度计算一、钢格栅板沟盖板简述：沟盖板的含义非常广泛，像有水泥沟盖板、球墨铸铁沟盖板，咱们这讲的是采用钢格板来制作而成的沟盖板。...

钢格栅板沟盖板的强度计算

一、钢格栅板沟盖板简述：

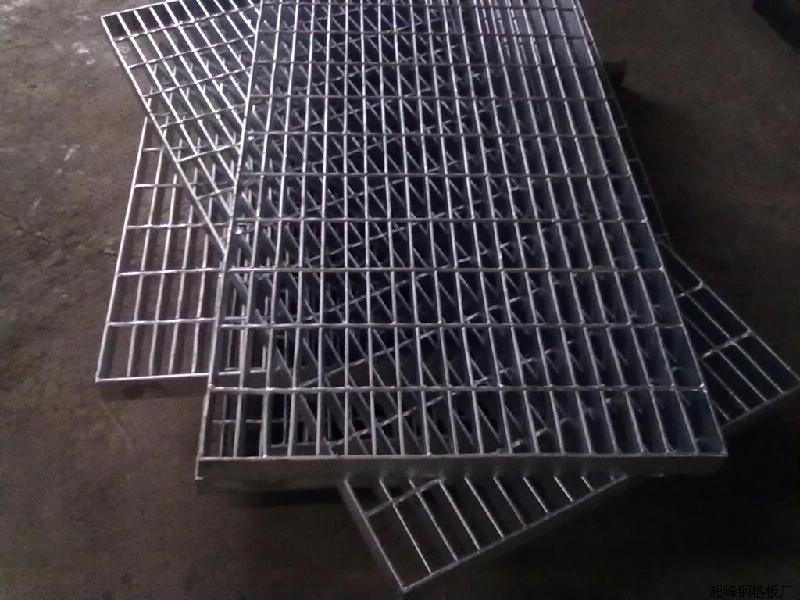

沟盖板的含义非常广泛，像有水泥沟盖板、球墨铸铁沟盖板，咱们这讲的是采用钢格板来制作而成的沟盖板。沟盖板主要用于一些工厂和高档小区中使用，这主要是因为水泥地沟盖经常被压碎,路面也受到破坏。因此，采用钢格板制作的沟盖板以适合不同的载重负荷。由于沟盖板施工简单、重量轻、承载好、抗冲击、宁弯勿折、排水量大、经过热浸锌处理后美观耐用，防腐，具有铸铁盖板不可比拟的优点。并且采用铰链联结或者采用钩联接等方式，便于开启，并具防盗功能。在工厂和一些高档小区中广泛应用。钢格板沟盖板

二、钢格栅板沟盖板的强度计算：

沟盖板的强度计算公式如下：
                      由：
                                                  qLc ( 2-c/L )
                                            σ=-------------- -----------------------(1)
                                                       8 W
                   得出：

                                                 G(1+ i )Bc ( 2L- c )
                                            σ=--------------------，        N/mm2。------------(2)
                                                        8abW

对于横断沟盖，i取0.4，侧沟盖，i取0；当c≥L时，取c=L。

                  图式1、式2中：
                           C 跨度方向上的后轮着地宽度，单位为毫米（mm）；
                           L 支撑距离(跨距)，单位为毫米（mm）；
                           G 后轮荷载， N；
                           B 承载扁钢中心间距，单位为毫米（mm）；
                           i 冲击系数
                          W 承载扁钢截面抵抗矩，单位为立方毫米（mm3）；
                          ab 轮压面积，单位为平方毫米（mm2）；

三、钢格栅板沟盖板的挠度计算：

                                         qcL3
                                          D=----------[8-4(c/L)2+(c/L)3]   -----------(B3)
                                                  384EI

                      式中:
                                 q=GB/ab；
                                 E 钢材的弹性模量，E=206103N/mm2；
                                 I 截面惯性矩，对于扁钢I=bt3/12。(数据计算比较专业，如有疑问请直接与我公司技术人员联系）

四、钢格板沟盖荷载等级：

荷载级别	车辆满载质量（千克）	后单轮荷载（KN）	轮压面积aXb(mm²)
T-25	25000	100	200X500
T-20	20000	80	200X500
T-14	14000	56	200X500
T-6	6000	24	200X240
T-2	2000	8	200X160

钢格栅板制作的沟盖板越来越多的被广泛使用，荷载的强度，挠度直接咨询我们就行，省去您计算的麻烦，我们免费提供沟盖板规格的咨询。电话：0318-8092226 13131810226
