钢格栅板平台如何设计

超峰钢格板厂　 2014/5/27 10:46:30

内容摘要：钢格栅板平台如何设计钢格栅板平台钢格栅板平台设计可以分为两个系列，一个就是水泥构架的钢格栅板平台，另外的就是有槽钢和角钢焊接成的平台。其中钢结构平台比较多，如图1:&n......

钢格栅板平台如何设计

钢格栅板平台

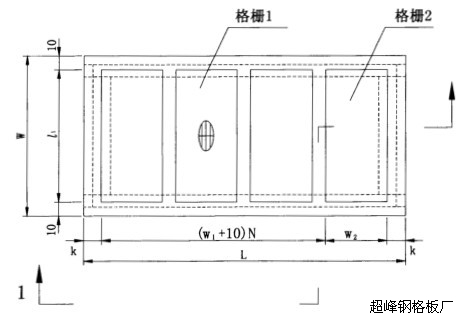

钢格栅板平台设计可以分为两个系列，一个就是水泥构架的钢格栅板平台，另外的就是有槽钢和角钢焊接成的平台。其中钢结构平台比较多，如图1:

钢格栅板平台

钢格栅板平台规格尺寸

钢格栅板平台宽度为600、800、1000三种（其中宽度600的平台不能单独使用，只能拼接），长度为1000-8000.。

钢格栅板平台尺寸偏差

设计荷载

通行平台按2kN/m2等效均布荷载设计，为I系列钢格栅板平台。检修平台及梯间平台按4kN/m2等效均布荷载设计，为II系列钢格栅板平台。取值依据工业钢平台，国标代号：CB40534-83。

钢格栅板

1、选用材料

I系列钢格栅板平台选用G303/30/100制作，II系列钢格栅板平台G305/30/100制作。表面处理有镀锌和油漆两种方式，油漆价格虽然低于镀锌价格，但是油漆后，原版重量约增加12-16%;而经镀锌后原版重量约增加7%，采用油漆还是镀锌格栅板，由设计者决定。

2、钢格栅的组成：

钢格栅板由纵条（负载扁钢）横条（扭绞方钢）及包边（扁钢）组成。一般钢格栅板是有大型的压力焊机焊接而成的。具有表面平整、抗压抗扭拉力强等优点。

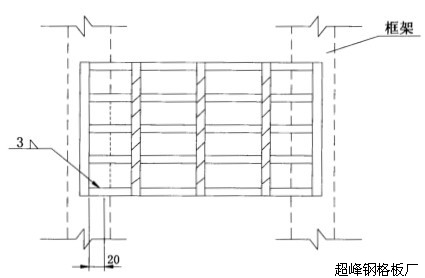

钢格栅板组成
