石化企业钢框架塔、罐、锅炉平台钢格板的常见规格介绍

石化企业钢框架塔、罐、锅炉平台钢格板的常见规格介绍

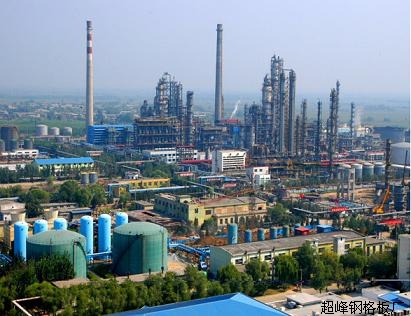

   石化企业是 以综合利用石油（包括天然气）资源为基础，以提高生产的经济效益为目的，把有关石油化工与石油炼制工业联合起来而建立的生产经营综合体。在石油化工企业中，钢格板主要应用于各种钢框架塔、罐、锅炉等的平台板、及操作平台板、浮顶油罐顶部及凉水塔走道板、管廊走道板、动力厂房楼面板、以及钢斜梯踏步板等。钢铺板的用量在石化企业中也是很大的，仅以钢框架为例，平台板一般在框架中的用钢量约占框架总用钢量的25～35%。因此，选择一种既经济合理、省钢材、又满足使用要求的平台钢格板，具有实际的工程应用意义。

    石化企业是由钢铁、混凝土建立的巨型综合体，在整个综合体中必须的建材产品就是热镀锌钢格板，这种产品出现在石化企业钢框架塔、罐、锅炉平台板上。之所以采用钢格板这种建材产品，主要是由钢格板自身的特点决定的。像钢格板的防爆性强、耐腐蚀能力大、结构强度大、不集雨雪等特点正是在石化企业大量使用的原因。

    国外在钢框架平台上多采用各种型式的钢网板和钢格栅板。钢网板是采用普通钢板经冲切，延伸扩张成菱形或龟甲型的一种孔网板，具有节省钢材、造价低、通风好、不积雨雪、防滑等特点。此种板承受板面荷载不大，多用于空冷框架平台上。

    钢格栅板除具有钢网板的优点外，比钢网板能承受更大荷载。故一般多用于冷换框架、反应器框架、反再框架等平台上。压焊钢格板可由宽度20~70mm，厚度2~5mm扁钢(纵条)与经过拉拔，扭转制成4～6mm的扭绞方钢(横杆）制成。扁钢侧立平行放置，扭绞方钢垂直平置于扁钢顶部，扭绞方钢主要起固定扁钢和防滑作用。产品一般为2种型号(即横杆间距为50、100mm)3个系列（即纵条间距为30、40、60mm)。也可按用户要求加工成任何尺寸和形状。生产钢格板的厂家，一般都负责平台板的格板设计和现场技术服务。

    石化企业常用钢格板的规格多种多样，在各个不同场合采用的钢格板也是不一样的。下来我们就来简答介绍一下。

    操作平台钢格板常用规格为：G325/30/100和G405/30/100这两种，平台操作台上承重要求小，单位跨度内的钢格板承重一般达到2。5kn/㎡即可。上述的两种规格完全能满足要求。

    石化企业动力厂房楼面平台钢格板的规格通常为G255/30/100，此种规格的钢格板承载能力较低，但在只走人的情况下也是完全能够胜任荷载要求的。钢斜梯踏步板可分为四种规格。也就是我们常说的T1\T2\T3\T4四种，踏步板常用的规格网面经常是G323/30/100的，在人们上下钢梯时能够承载相应的重量。

     钢格板的型号(包括扁钢尺寸、间距、横杆间距、表面处理等）应按平台上的设计荷载要求与支承框架综合考虑，选择最佳的支承跨度，并应尽量减小板的规格。钢格板与梁的连接是采用焊接固定还是采用鞍形夹固定，应根据使用要求、和支承梁的侧向稳定性，以及经济上进行综合考虑。由于工艺管道的穿孔和管道安装的误差，钢格板需预留孔洞，对孔洞的大小，位置及加工要求，在设计中应妥善交待。在梁、柱刚性节点连接处的交叉点，钢格板布置及高程等，应妥善处理。目前各生产厂均提供选用这类产品的详细说明及有关设计施工资料，在应用上是很方便的。钢格板的制作应符合行业标准的要求。框架平台支承梁的安装，应严格按设计标高在同一平面上，以保证预制钢格板的平整度的要求。钢格板宜按顺序吊装，并及时与支承梁焊接或用鞍形夹固定。在安装切割的孔洞，周边应用扁钢加固，加固扁钢应焊牢，并应补涂防腐保护层。

    石化企业中有浮顶油罐台和走道平台，在这上边通常采用G323/30/50规格的，在这些部位常出现梯形、半圆形等特殊形状的钢格板，我们叫该种钢格板为异形钢格板。

   总之石化企业中需要用到各种各样的钢格板，不锈钢钢格板、不锈钢沟盖板、重型钢格板等也在各种场合被采用，由于规格多种多样，建议在采购的时候多咨询专业的钢格板厂家！
