栅格板包边时执行的标准

栅格板包边时需要执行的标准

     栅格板就是钢格板，也叫钢格栅板或者是钢格栅。栅格板在生产过程中要严格对包边进行控制。包边是否牢靠是栅格板发挥起身承载作用的关键。对于栅格板的包边需要执行下列的标准。

     按照规定来说，如果要测量焊缝，需要进行一定数量的X光或者用超声波检查焊缝的内部，并进行评定。

    1、焊缝的直线度应该在100mm-2mm之间。

    2、焊缝的过渡要平顺，过渡的角度不能大于90°。

    3、焊缝高低差在长度25mm，其高低差应≤1.5mm。

    4、角焊缝K值公差为物件板厚≤4mm时0.9K0≤K≤K0+1；物件板厚＞4mm时0.9K0≤K≤K0+2。(K0为设计焊脚尺寸) 　　

    5、焊缝咬边：当板厚≤6mm d≤0.3mm局部，d＜0.5mm; 当板厚＞6mm d≤0.5mm (d为咬边深度) 　　

    6、焊缝不允许低于工件表面及裂缝和尚未熔合的缺陷。 　　

    7、多道焊缝表面堆叠相交处下凹深度应≤1mm。
　　
    8、如果有焊接缺陷可以进行修补，不过修补后必须打磨光顺。

     首先， 包边板分为两种形式，一种是不起承载作用的包边板。在焊接此种包边时要按照下图标示执行。

                                                                                                                                         不承载包边板

                                          （单面贴角焊，焊高不小于承载扁钢厚度t，焊缝长度不小于承载扁钢厚度的4倍，允许间隔4根承载扁钢进行焊接，但最大间隔应≤150mm。）

     其次、 当我们要包的边要起到承载作用的时候，也即是承载包边板

        单面贴角焊，焊高不小于承载扁钢厚度t，而且必须满焊，即焊缝长度等于承载扁钢宽度d，同时不允许间隔焊，必须和每根承载扁钢焊接。

   第三、在栅格板的周边有时要焊接防护板，这时要执行以下的焊接标准。

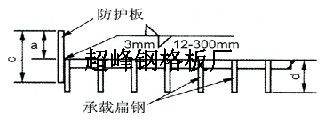

                                                                （防护板的深度是“C”，但不宜低于承载扁钢之下。“a”的推荐尺寸（即防护板在方格之上的延伸部分）是100mm.)

       附加在承载扁钢跨距方向。在焊接承载扁钢长度方向，防护板应以3mm的角焊来焊接，每300mm间距，焊长为12mm。附加在承载扁钢端部。

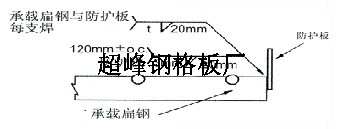

       在焊接承载扁钢顶端方向，负重的防护板应以角焊焊接在承载扁钢上，角焊应与承载扁钢的厚度(t)相同，长度为20mm。非负重的防护板应以每120mm，以 3mm厚、20mm长的角焊焊接在承载扁钢上。

     栅格板的包边焊接要求在生产过程中要严格执行，对于包边焊工要进行作业前的专业培训，严格按照规范生产才是保证栅格板合格的前提。
