钢格板承重能力与挠度的计算
钢格板的安全承重量一直是客户关心的核心问题，下面我们将承重能力与挠度计算整理发布，希望给您带来帮助。表格中的承载量仅供参考，如有疑问请及时和我们联系，以便取得专业指导。
一、钢格板承重能力计算公式：
1、计算强度：
o= qL2/8w≤ [f ]
2、安全均布荷载：
PO≤ 8n[f ]w/L2
3、安全线荷载：
PL≤ 4n[f ]w/L
4、公式中：
o--------- 计算强度, kn/m2
[ f ]---------材料强度设计值，kn/m2对于碳素结构钢，取[ f ]=170x103kn\m2
q-----------荷载集度，kn/m2 每根承载扁钢上的均布荷载，即 q=po/n
Po---------------均布面荷载 kn/m2
PL-----------线荷载，kn/m2
n----------每米钢格板承载扁钢条数，n/m
W---------承载扁钢截面抵抗拒，对于扁钢w=bt2/6mm2
L----------跨距，m

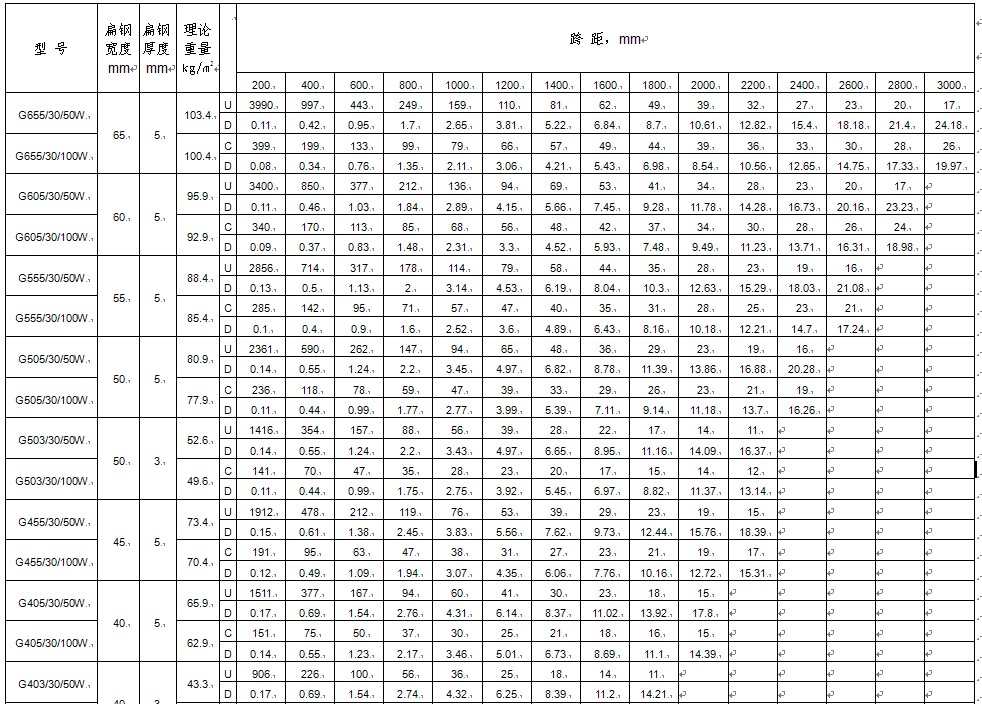

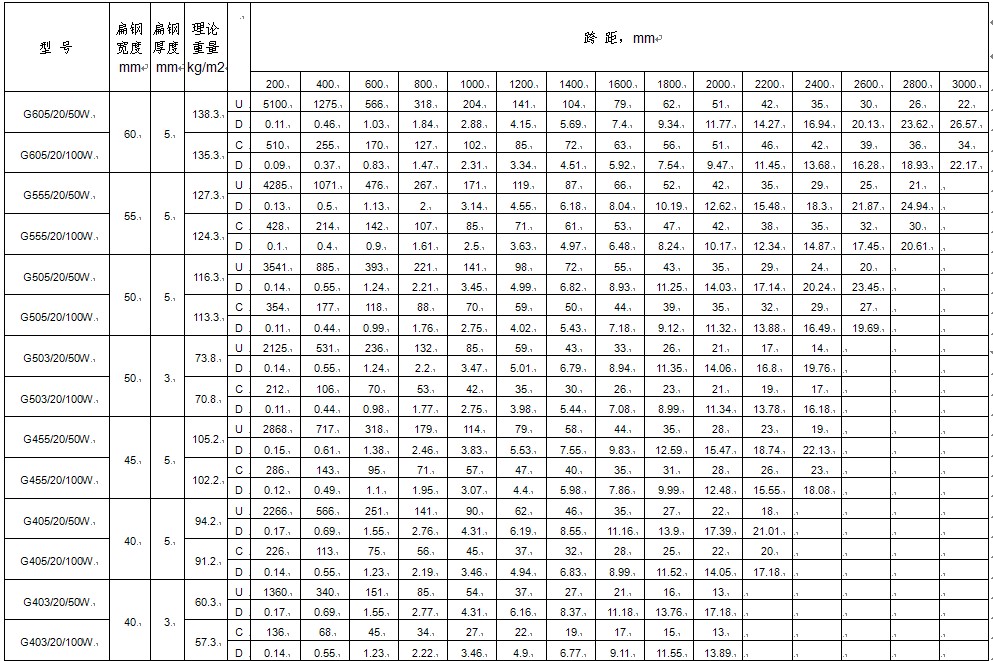

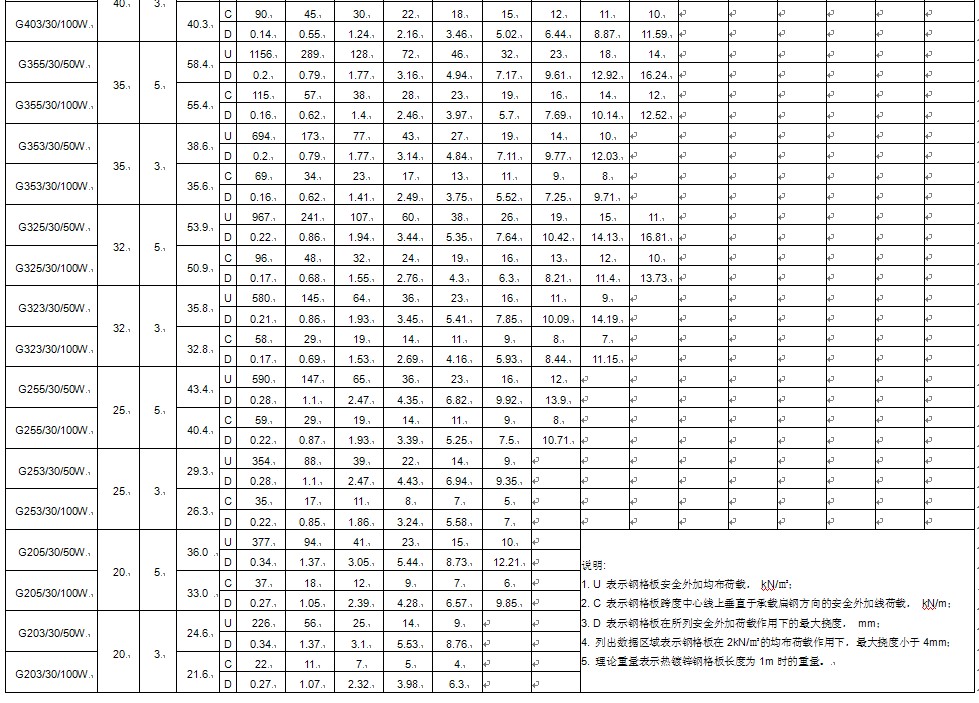

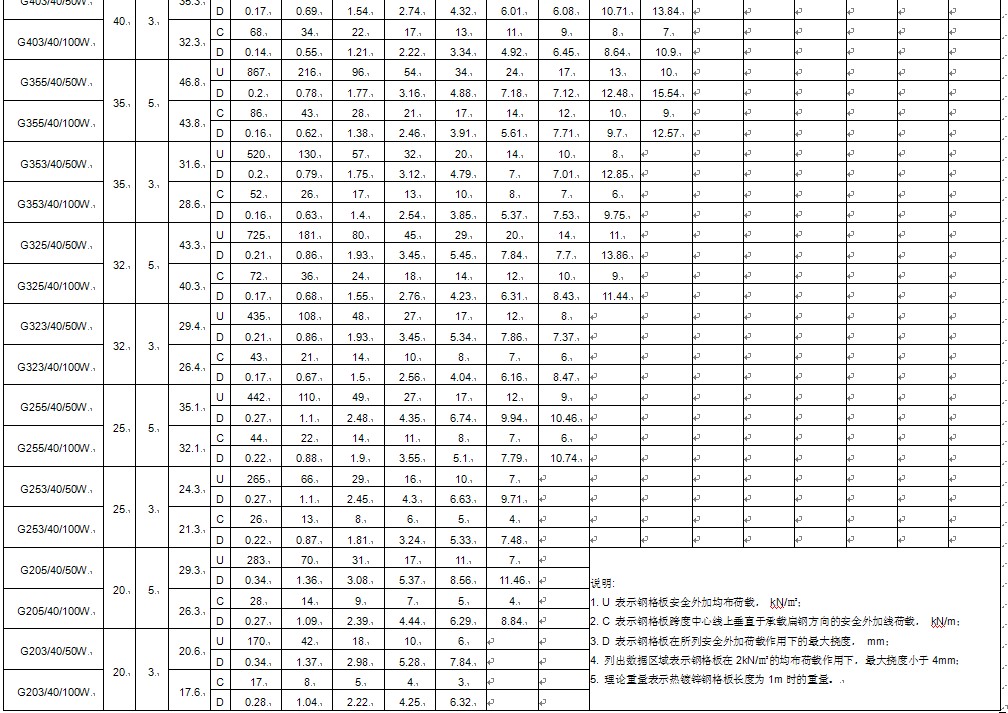

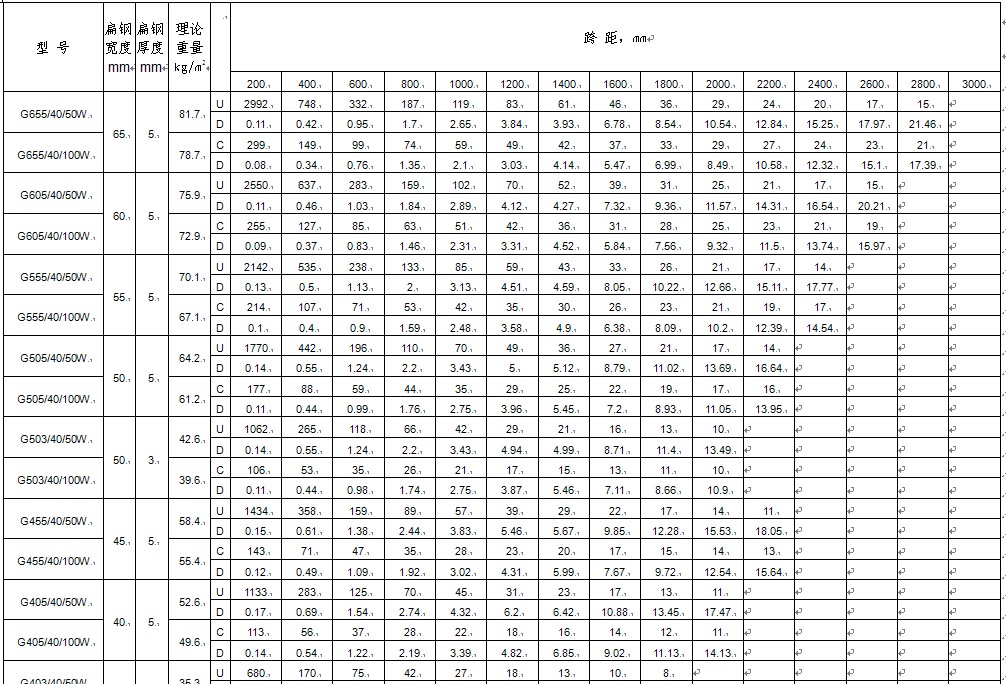

二、安全承重与挠度表：
安全承重表为设计人员查询钢格板的荷载性能提供了方便，表中列了一些常用钢格板的型号，在某一净跨距时，安全荷载与挠度的对应关系，跨距从200mm到3000mm，以200mm递增。
荷载表的数值计算基于静止荷载的材料强度设计值(对于碳素结构钢，强度设计值取170×103 KN/m2)，包括考虑了钢格板的重量。当设计用于交通道路上的钢格板时，还应考虑冲击和疲劳的因素。
荷载表的数值计算根据承载扁钢的公称尺寸进行，如果承载扁钢是负公差，应当考虑一个折减系数。同样，承载扁钢由于冲齿开孔开槽等造成截面尺寸的变化，都应当考虑折减。
所有荷载性能的计算仅考虑承载扁钢的贡献而忽略横杆。
